НА ДАЧЕ НЕТ ГОРЯЧЕЙ ВОДЫ?

СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ РЕШАТ ВАШУ ПРОБЛЕМУ!

Простота в монтаже и обслуживании!

ОПТИМАЛЬНАЯ ЦЕНА и ГАРАНТИЯ КАЧЕСТВА



Солнце может не только украшать дачнику жизнь, но и благоустроить его быт!

Сезонный солнечный коллектор для дачи поможет решить проблему горячего водоснабжения  на  Вашем дачном участке, обеспечив Вас горячей водой   для принятия душа, мойки посуды, подогрева летнего бассейна, полива растений и   прочих бытовых и хозяйственных нужд.  Действительно: нужны только вода и дневной свет.

А хочется ещё чуть больше комфорта - добавьте немного электричества и микрокомпьютерный контроллер  всё сделает за Вас.  Контроллер в автоматическом режиме даст команду на заполнение бака водой;
отрегулирует уровень воды в баке, открывая и закрывая электромагнитный клапан подачи воды из водопровода;
обеспечит постоянное пополнение бака водой из водопровода по мере ее потребления;
поддержит установленный уровень воды в баке;
даст  сигнал о низком уровне воды в баке, предохранит от утечки.
СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ  – ЭНЕРГИЯ СОЛНЦА  ДЛЯ ВАШЕЙ ДАЧИ!

  Особенности солнечных коллекторов

Наши солнечные коллекторы разработаны специально для климатических условий России. Наши солнечные водонагреватели имеют высокую эффективность при низкой интенсивности солнечного излучения, а также при диффузионном излучении (отсутствии прямых солнечных лучей).

Вакуум в качестве теплоизолятора позволяет нашим солнечным коллекторам обеспечивать до 100% ежедневной потребности в горячей воде для бытовых и производственных целей на дачном участке в период с апреля по октябрь.

Цилиндрический абсорбер эффективно улавливает и использует в три раза больше рассеянной солнечной энергии в сравнении с плоскими солнечными коллекторами

Вакуумная тепловая трубка — это двойная стеклянная вакуумная трубка с закрытой медной трубкой внутри.

Такие трубки применяются для все сезонных коллекторов.

Конструкция вакуумных труб похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Внутренняя труба покрыта специальным селективным слоем, который хорошо абсорбирует (поглощает) солнечную энергию а вакуум препятствует потерям тепла. Медная трубка запаяна и содержит небольшой объем легкокипящей жидкости. Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть — наконечник, где конденсируются и передают тепло теплоносителю основного контура (незамерзающей жидкости). Конденсат стекает вниз, и процесс «испарения-конденсации» повторяется.

Данная трубка устойчива к замораживанию и работоспособна без повреждений до —50°С. Испарение жидкости начинается при достижении температуры внутри трубки +30°С. При меньшей температуре трубка «запирается» и дополнительно сохраняет тепло. Такие трубы функционируют и в пасмурную погоду, и при отрицательной температуре, они преобразуют прямые и рассеянные солнечные лучи в тепло.

Вакуумные трубки изготовлены из особого   высококачественного, сверхпрочного  боросиликатного  стекла, что  позволяет им без вреда выдерживать град диаметром до 35 мм.  Срок службы вакуумных трубок   солнечного коллектора  около 35 лет

Внешний слой бака для воды  изготавливается  из высококачественных материалов – низкоуглеродистой  или нержавеющей  полированной стали с содержанием титана. Это обеспечивает высокую коррозийную стойкость и длительный срок эксплуатации.

Высокая температура воды в баке при полном отсутствии солнечного света поддерживается до 72 часов за счет того, что между внешним и внутренним слоями бака используется современный высокоэффективный теплоизолирующий материал - пенополиуретан.

Микрокомпьютерный контроллер М-7, входящий в комплект солнечного коллектора, осуществляет интеллектуальный контроль и автоматическую работу системы.  Контролллер М-7 разработан специально для солнечных водонагревателей по новой технологии SCM.

Входящий в комплектацию контроллера электромагнитный клапан предотвращает самопроизвольный  слив из солнечного нагревателя при отключении подачи холодной воды к системе.

Солнечные коллекторы   для дачи   легко монтируются. Сборка одной установки занимает около 2-3 часов времени.

Благодаря разнообразию креплений возможна их установка,  как на плоской, так и на наклонной крыше.

Наши солнечные коллекторы обладают низкой парусностью, что позволяет использовать их в районах, где часто случаются штормовые ветры или ураганы.
Солнечный коллектор.  Система без давления.

Сезонное использование (с апреля по октябрь) - для нагрева воды солнечным теплом на  даче.
Солнечные коллекторы с вакуумными трубками поглощают солнечную энергию, превращая ее в тепловую энергию.

За счёт солнечной энергии эта система способна обеспечивать до 100% ежедневной потребности в горячей воде на Вашем дачном участке. За счет вакуума потери тепла в атмосферу минимальные.

Солнечный коллектор системы без давления является самым простым из гелиосистем для обеспечения горячего водоснабжения, не нуждается в насосе для продвижения потока воды, так как расположен выше точки или точек разбора воды.

Солнечные коллекторы используются для обеспечения горячего водоснабжения в загородных домах и дачах при условии потребления воды только при положительных температурах наружного воздуха. На зимний период воду из системы необходимо сливать!

Преимущество вакуумных трубчатых солнечных коллекторов в том, что они имеют достаточно высокую эффективность при низкой интенсивности солнечного излучения, а также при диффузионном излучении (отсутствии прямых солнечных лучей).

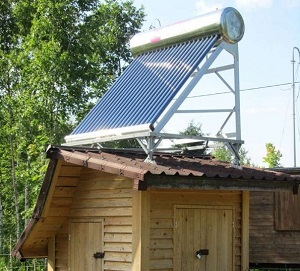

Место установки солнечного коллектора:

Солнечные коллекторы для дома наиболее часто размещают на крыше, т.к. на крыше, как правило, отсутствует совсем, или присутствует в малых количествах, тень и другие помехи при которых коллектор работает с меньшей отдачей. Если скат крыши имеет угол наклона 30-50 градусов, то решение вмонтировать солнечный коллектор в крышу самое оптимальное.

Коллекторы можно также вмонтировать на стену или на балкон, Если Ваш балкон или стена свободно освещаются солнцем, то это также очень подходящее место разместить на них солнечный  коллектор для дома.

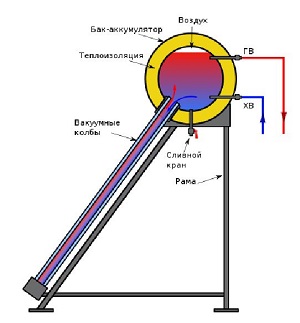

Схема  работы дачного коллектора

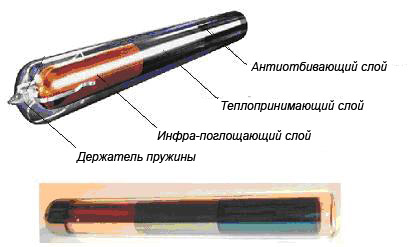

Конструкция вакуумной трубки схожа с конструкцией стеклянной колбы термоса. Трехслойные вакуумные трубки имеют высокую степень поглощения и высокую термостойкость, они соединяются с баком для воды, расположенным выше их. Когда вода в трубках нагревается, плотность ее уменьшается и вода поднимается вверх - в бак, а холодная вода из бака течет вниз - в вакуумную трубку. Так обеспечивается циркуляция воды и теплообмен всей системы.

Вакуумная трубка для безнапорной установки имеет немного другую конструкцию.

Вакуумные трубки сделаны из высококачественного, сверхпрочного боросиликатного стекла, что обеспечивает защиту их от града и механических повреждений.

Бак для воды должен находиться выше точек разбора воды, чтобы вода самотеком поступала к крану. При установке бака ниже точки разбора воды (например, на земле) для подачи воды наверх необходимо установить повысительный насос.



Солнечный коллектор ДАЧА  включает в себя:

комплект  вакуумных трубок;
бак для воды;
подпорную раму с гальваническим покрытием;
контроллер и тэн.

Бак для воды имеет в горизонтальном сечении круглую форму  и состоит из двух контуров.  Внешний контур  сделан из нержавеющей или окрашенной стали,  его диаметр 460 мм. Внутренний контур  из нержавеющей стали имеет диаметр 360 мм, толщина стенки 0,41мм.  Между стенками бака в качестве утеплителя используется полиуретан 50мм толщиной.

Подпорная рама металлическая с  гальваническим покрытием.

Контроллер  осуществляет интеллектуальный контроль и автоматическую работу системы:  регулирует уровень воды в баке (открывает клапан подачи воды из водопровода),    обеспечивает поддержание заданных параметров температуры нагрева жидкости в баке  (в электрической системе, оборудованной тэном,  включает электронагреватель при недостаточности нагрева воды солнечной энергией).

Рекомендации по установке солнечных коллекторов.
рекомендации по установке солнечного коллектора. Количество вырабатываемой солнечным коллектором тепловой энергии зависит от целого ряда факторов. К подающимся изменению относят: угол наклона относительно горизонтали и ориентация установки к сторонам света. Критерием ориентации является азимут. Угол наклона - это угол между горизонталью и солнечным коллектором. При установке на скатной крыше угол наклона задается скатом кровли. Небольшое количество энергии воспринимается панелью коллектора при расположении его плоскости под прямым углом к направлению инсоляции. Поскольку угол инсоляции зависит от времени суток и года, ориентацию плоскости коллектора следует выполнять в соответствии с высотой Солнца в период поступления наибольшего количества солнечной энергии.


Для европейской части России рекомендуется угол наклона 50-60º.
       Азимут описывает отклонение плоскости коллектора от направления на юг. Если плоскость коллектора ориентирована на юг, то азимут = 0°. Чем меньше отклонение от направления на юг, тем лучше. В идеале, следовало бы учитывать режим потребления тепловой энергии  (если больше потребляем утром, то лучше ориентироваться на юго-восток и т.д.), но не всегда это четко понятно.

       Установка солнечного коллектора и определение его размеров должны быть выполнены таким образом, чтобы незначительным было воздействие дающих тень соседних зданий, деревьев, линий электропередач и т.п.

► Варианты монтажа солнечного коллектора ⇒

► Ориентация и угол наклона солнечных коллекторов ⇒
       Важной частью гелиоустановок является поддерживающая конструкция (рама) для солнечных коллекторов. Она обеспечивает правильный угол наклона, а также необходимую жесткость конструкции. Комбинация поддерживающей конструкции  с  солнечным модулем должна выдерживать порывы ветра и другие неблагоприятные воздействия окружающей среды.
