Солнечная сплит система для отопления и ГВС
Солнечный коллектор. Солнечная сплит-система.
Вакуумные солнечные коллекторы поглощают солнечную энергию, превращая ее в тепловую энергию. За счет солнечной энергии эта система способна обеспечить от 70 до 100% ежедневной потребности в ГВС для бытовых целей и существенно снизить расходы (30-100%) на отопление помещений. За счет вакуума потери тепла в атмосферу минимальные.
Преимущества вакуумных трубчатых солнечных коллекторов:
возможность эксплуатации в любое время года.
возможность работы в регионах с умеренным климатом, в том числе, в зимний период при низких температурах;
достаточно высокая эффективность солнечного коллектора при низкой интенсивновти солнечного излучения, а также при диффузионном излучении (отсутствии прямых солнечных лучей)
Солнечные коллекторы используются:
для обеспечения горячего водоснабжения в домах и на дачах, в гостиницах, санаториях, пансионатах, спортивных комплексах, учреждениях общественного питания, турбазах, производственных, сельскохозяйственных и других объектах;
для подогрева воды в бассейнах;
в устройствах теплого пола.
Место установки солнечного коллектора:
крыша дома и других строений (плоская или скатная);
балконы, архитектурные выступы здания;
земля (открытая для солнца местность).

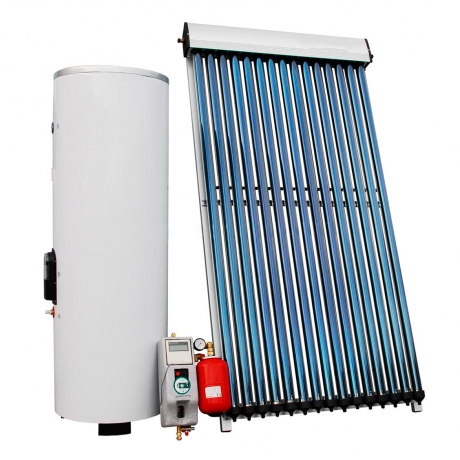

Солнечная сплит-система состоит из:
солнечного коллектора с вакуумными трубками, внутри которых находится медный нагревательный элемент;
рабочей станции, которая включает в себя циркуляционный насос, контроллер, расширительный бак, манометр, датчик и т.д.;
бака для воды с двумя теплообменниками. Сам солнечный коллектор ставиться на улице, на крыше или специальных каркасах, а бойлер-теплообменник стоит в доме.

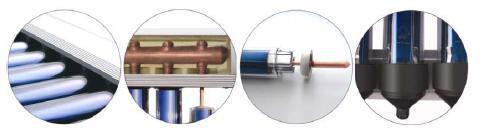

Вакуумная тепловая трубка — это двойная стеклянная вакуумная трубка с закрытой медной трубкой внутри.
Такие трубки применяются для все сезонных коллекторов.
Конструкция вакуумных труб похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Внутренняя труба покрыта специальным селективным слоем, который хорошо абсорбирует (поглощает) солнечную энергию а вакуум препятствует потерям тепла. Медная трубка запаяна и содержит небольшой объем легкокипящей жидкости. Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть — наконечник, где конденсируются и передают тепло теплоносителю основного контура (незамерзающей жидкости). Конденсат стекает вниз, и процесс «испарения-конденсации» повторяется.
Солнечная энергия, поглощаемая трехслойным покрытием вакуумной трубки, преобразуется в тепловую энергию и передается медному нагревательному элементу. Вакуумная трубка вместе с медным нагревательным элементом (далее - "тепловая труба") подсоединена к конденсатору, находящемуся в теплообменнике абсорбера коллектора.
Под воздействием тепла жидкость в тепловой трубе закипает и испаряется в верхнюю часть, где отдает тепловую энергию теплоносителю основного контура бака для воды.
Нагрев теплоносителя отопительного контура происходит во втором теплообменнике, расположенном в верхней части бака для воды, за счет передачи тепла от воды в баке, нагретой теплообменником основного контура. Конденсат жидкости в тепловой трубе после передачи тепла отпускается вниз и снова испаряется. Этот процесс носит циклический характер.
Приемник солнечного коллектора выполнен из меди с теплоизоляцией. Передача тепла происходит через медную "гильзу" приемника, благодаря чему отопительный контур отделен от трубок.
При повреждении одной или даже нескольких трубок коллектор продолжает работать.
Данная трубка устойчива к замораживанию и работоспособна без повреждений до —50°С. Испарение жидкости начинается при достижении температуры внутри трубки +30°С. При меньшей температуре трубка «запирается» и дополнительно сохраняет тепло. Такие трубы функционируют и в пасмурную погоду, и при отрицательной температуре, они преобразуют прямые и рассеянные солнечные лучи в тепло.
Вакуумные трубки сделаны из высококачественного, сверхпрочного боросиликатного стекла, что обеспечивает защиту их от града и механических повреждений.
Солнечная сплит-система легко и просто может быть подключена как к новым системам ГВС и отопления, так и к установленным ранее. Бак имеет 2 медных теплообменника.
Некоторые рекомендации по установке солнечных коллекторов.
Количество вырабатываемой солнечным коллектором тепловой энергии зависит от целого ряда факторов. К подающимся изменению относят: угол наклона относительно горизонтали и ориентация установки к сторонам света. Критерием ориентации является азимут.
Угол наклона - это угол между горизонталью и солнечной батареей. При установке на скатной крыше угол наклона задается скатом кровли. Наибольшее количество энергии воспринимается панелью коллектора при расположении его плоскости под прямым углом к направлению инсоляции. Поскольку угол инсоляции зависит от времени суток и года, ориентацию плоскости коллектора следует выполнять в соответствии с высотой Солнца в период поступления наибольшего количества солнечной энергии.
Рекомендации по установке солнечных коллекторов.Для европейской части России рекомендуется угол наклона 50-60°.
Азимут описывает отклонение плоскости коллектора от направления на юг. Если плоскость коллектора ориентирована на юг, то азимут =0°. Чем меньше отклонение от направления на юг, тем лучше. В идеале, следовало бы учитывать режим потребления тепловой энергии ( если больше потребляется утром, то лучше ориентировать на юго-восток и т.д.), но не всегда это четко понятно.
Установка солнечного коллектора и определение его размеров должны быть выполнены таким образом, чтобы незначительным было воздействие дающих тень соседних зданий, деревьев, линий электропередач и т.п.
Важной частью гелиоустановки является поддерживающая конструкция (рама) для солнечных коллекторов. Она обеспечивает правильный угол наклона, а также необходимую жесткость конструкции. Комбинация поддерживающей конструкции с солнечным модулем должна выдерживать порывы ветра и другие неблагоприятные воздействия окружающей среды.
Сплит система.
Предназначена для снабжения горячей водой и отопления круглый год.
Эта система сделает ваш дом полностью автономным, независимым от наличия других источников отопления и горячего водоснабжения. Тепло из коллектора передаётся в накопительный бак посредством антифриза. Имеет максимальное КПД. Система с одним теплообменником может либо давать горячую воду либо отапливать дом. Система с двумя теплообменником и отапливает и одновременно снабжает горячей водой.
Все системы снабжены насосными станциями, контроллерами, тэнами (на 2 Квт, 3 Квт и 4 Квт), предохранительной системой, клапаны и расширительные бачки.
Эти системы способны работать в любом климате и зимой и летом.
| модель системы | количество теплообменников | объем бака в литрах | кол-во трубок | вес, кг | объём, м³ | цена в рублях на 2015 год |
мелкий опт от 5 шт |
Средний опт от 10 шт |
| SH-100-12 | 1 | 100 | 12 | 87 | 0,61 | 99 000 | 95 000 | 90 000 |
| SH-150-18 | 1 | 150 | 18 | 114 | 0,82 | 130 000 | 120 000 | 110 000 |
| SH-200-24 | 2 | 200 | 24 | 132 | 0,92 | 155 000 | 145 000 | 135 000 |
| SH-300-36 | 2 | 300 | 36 | 182 | 1,36 | 180 000 | 170 000 | 165 000 |
| SH-400-48 | 2 | 400 | 48 | 237 | 1,68 | 235 000 | 225 000 | 215 000 |
| SH-500-60 | 2 | 500 | 60 | 297 | 2,14 | 250 000 | 240 000 | 230 000 |
В комплектацию сплит систем не входят жаропрочные трубы, идущие от коллектора к баку, утеплитель для труб и антифриз - всё это оплачивается отдельно. Необходимую длину труб вы можете замерить сами и сообщить при заказе системы. Следует помнить, что температура пара идущего из коллектора в очень солнечный день может достигать 270 градусов (пластиковые и металлопластиковые трубы не выдерживают такие температуры), так что жаропрочные трубы или шланги являются необходимостью. Трубы можно применить стальные, они дешевы, но имеют недостатки. У нас же в наличии специальные жаропрочные гибкие шланги в комплекте с фитингами. Гибкие шланги удобны при сборке системы и подводки их к баку. Стоимость 10 м гибкого жаропрочного шланга с комплектом фитингов 5000 руб, антифриз концентрат 10 литров 5200 руб.
Есть в наличии теплообменники большего объёма и если нужно, мы соберём вам систему необходимой мощности.
Все представленные системы способны хорошо нагревать воду даже при очень пасмурной погоде.
Для оформления заказа заполните форму ниже или позвоните нам
Наши телефоны:
Для Москвы +7(926) 848-78-28
эл. адрес solar-termo@yandex.ru
